Küresel Vanalar ve Trim Vanaları

Sabit yangın söndürme tesisatlarında test, drenaj ve izole etme amacıyla kullanılan küresel vanalar, glob vanalar ve trim vanaları

EKİPMAN

Trim Vanaları Nedir, Nerede Kullanılır?

“Trim vana” tabiri, bir sprinkler kolonunun veya alarm vanası setinin çevresinde yer alan küçük çaplı yardımcı vanaların ortak adıdır: test, drenaj, manometre izolasyonu ve basınç rahatlatma gibi işlevleri görürler. Ana hat kesme vanasının aksine, tesisatın akışını değil; denetim, bakım ve kalibrasyon işlemlerini mümkün kılarlar.

Bu grupta üç ana kullanım alanı öne çıkar. Test ve drenaj vanaları (TAD, 1500, G2, test vanası), sprinkler sisteminin periyodik akış testlerinde kullanılan K faktörüne göre seçilir ve alarm vanasının doğru çalıştığını doğrulamak için düzenli olarak açılır. Küresel vanalar (R850, S95), pompa emiş–basma hatlarında, manometre önünde ve yardımcı hatlarda hızlı açma/kapama sağlar. Bronz glob vanalar (KT65, KT67, KT211, T301, eğik tip), drenaj ve tahliye hatlarında hassas debi ayarı gerektiren noktalarda tercih edilir.

Bu grupta tedarik ettiğimiz vanalar, sulu söndürme sistemleri tesisatlarının kontrol vanası setlerinde ve test hatlarında kullanılır.

Seçim Kriterleri

Fonksiyon: hat izolasyonu için küresel vana; periyodik akış testi ve drenaj için K faktörü belirtilen bir test/drenaj vanası; manometre veya gösterge önünde izolasyon için manometre vanası seçilir.
Onay kapsamı: bu gruptaki bazı modeller (S95, basınç rahatlatmalı ve 3/2-yollu küresel vana, manometre vanası, 3011A, G2, test vanası, normalde kapalı yaylı tip drenaj vanası) kaynak katalogda onaylı olarak listelenmemiştir — sistem şartnamesi UL/FM veya VdS onayı şart koşuyorsa, yalnızca onaylı olarak işaretlenen modeller (R850, KT65/KT67, KT211, T301, eğik tip glob vana, TAD, 1500) kullanılabilir.
K faktörü: test ve drenaj vanaları, hattın tasarım debisine uygun K faktörü (metrik/nominal) ile sipariş edilir — yanlış K faktörü test sonucunu geçersiz kılar.
Bağlantı ve ölçü: bu gruptaki vanaların çoğu dişli (BSP/NPT) bağlantılı ve DN8–DN100 aralığındadır; kesin ölçü ve bağlantı tipi için model tablosundaki parça numarasına bakın.

Tedarik Ettiğimiz Modeller

Aşağıdaki modelleri projelerinizde tedarik ediyoruz; markanın tamamı için Viking yangın koruma ürünleri sayfasına bakabilirsiniz.

VIKING

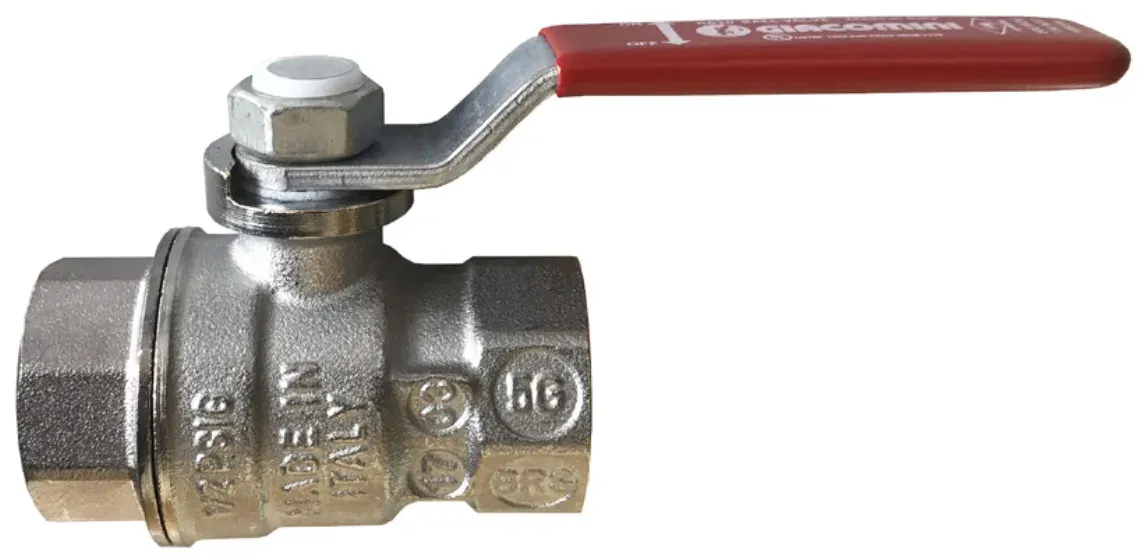

R850 — Küresel vana

Onaylar: UL, FM
Maks. çalışma basıncı: 35 bar (500 psi) | 3/8” (DN10), 1/2” (DN15), 3/4” (DN20) · 28 bar (400 psi) | 1” (DN50) - 4” (DN100)
Malzeme (gövde): Pirinç
Boyutlar: 3/8” (DN10) – 4” (DN100)
Bağlantı: Dişli

Parça numaraları (10)

Boyut	Tip	Parça no.
3/8”/DN10	BSP/NPT	R850D0037
1/2”/DN15	BSP/NPT	R850D0050
3/4”/DN20	BSP/NPT	R850D0075
1”/DN25	BSP	R850D0100
1-1/4”/DN32	BSP	R850D0125
1-1/2”/DN40	BSP	R850D0150
2”/DN50	BSP	R850D0200
2-1/2”/DN65	BSP	R850D0250*
3”/DN80	BSP	R850D0300*
4”/DN100	BSP	R850D0400*

* FM onaylı veya UL listeli değildir

VIKING

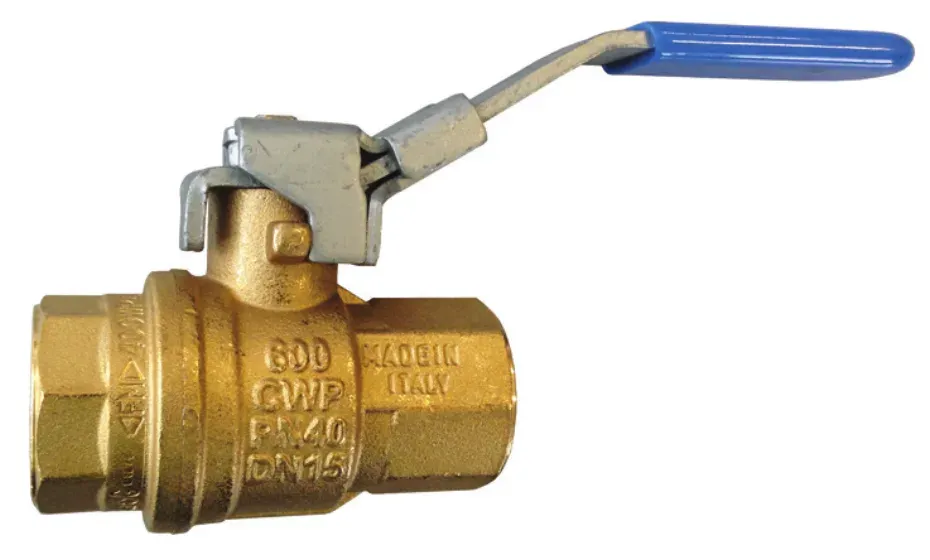

S95 — Kilitlenebilir küresel vana

Onaylar: Onay listelenmemiştir — Kaynak sayfasında onay bilgisi belirtilmemiştir.
Maks. çalışma basıncı: 42 bar (600 psi)
Malzeme (gövde): Pirinç
Boyutlar: 3/8” (DN10) – 2” (DN50)
Bağlantı: Dişli
Özellikler: Kilitlenebilir

Parça numaraları (7)

Boyut	Tip	Parça no.
3/8”/DN10	NPT	S95010L
1/2”/DN15	NPT	S95015L
3/4”/DN20	NPT	S95020L
1”/DN25	NPT	S95025L
1-1/4”/DN32	NPT	S95032L
1-1/2”/DN40	NPT	S95040L
2”/DN50	NPT	S95050L

VIKING

Basınç Rahatlatmalı Küresel Vana — Basınç rahatlatmalı küresel vana — kapalı konumda tahliye

Onaylar: Onay listelenmemiştir — Kaynak sayfasında onay bilgisi belirtilmemiştir.
Boyutlar: 1/2” (DN15)
Bağlantı: Dişli

Parça numaraları (1)

Boyut	Bağlantı	Tip	Parça no.
1/2”/DN15	Dişli	BSP/NPT	778700

VIKING

3/2-Yollu Küresel Vana — 3/2-yönlü küresel vana — gösterge etiketi ile

Onaylar: Onay listelenmemiştir — Kaynak sayfasında onay bilgisi belirtilmemiştir.
Boyutlar: 1/2” (DN15)
Bağlantı: Dişli

Parça numaraları (1)

Boyut	Bağlantı	Tip	Parça no.
1/2”/DN15	Dişli	BSP/NPT	841218

VIKING

İzleme Anahtarı — Küresel vanalar için izleme anahtarı (şalter)

Onaylar: Onay listelenmemiştir — Kaynak sayfasında onay bilgisi belirtilmemiştir.

Parça numaraları (1)

Açıklama	Parça no.
Aşağıdaki tüm braketler için uygundur	828482

VIKING

İzleme Anahtarı Braketi — 828482 izleme anahtarını monte etmek için braket

Onaylar: Onay listelenmemiştir — Kaynak sayfasında onay bilgisi belirtilmemiştir.
Boyutlar: 1/2” (DN15) – 2” (DN50)

Parça numaraları (6)

Boyut	Parça no.
1/2”/DN15	812196
3/4”/DN20	789982
1”/DN25	812202
1-1/4”/DN32	789994
1-1/2”/DN40	812214
2”/DN50	790009

VIKING

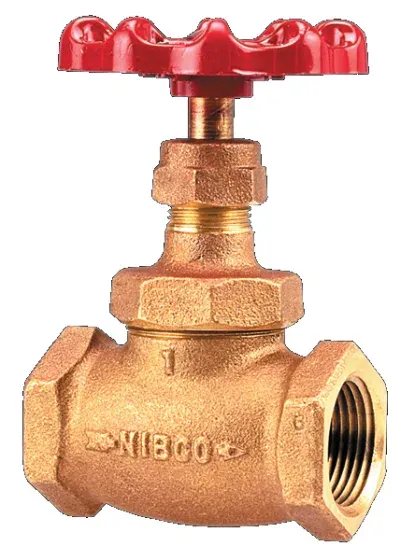

KT65 & KT67 — Bronz glob vana (düz ve köşe tip)

Onaylar: UL
Maks. çalışma basıncı: 12 bar (175 psi)
Malzeme (gövde): Dökme bronz
Boyutlar: 1/2” (DN15) – 1” (DN25)
Bağlantı: Dişli

Parça numaraları (6)

Boyut	Bağlantı	Tip	Stil	Parça no.
1/2”/DN15	Dişli	BSP/NPT	Düz	KT65UL050
3/4”/DN20	Dişli	BSP/NPT	Düz	KT65UL075
1”/DN25	Dişli	NPT	Düz	KT65UL100
1/2”/DN15	Dişli	BSP/NPT	Köşe	KT67UL050
3/4”/DN20	Dişli	BSP/NPT	Köşe	KT67UL075
1”/DN25	Dişli	NPT	Köşe	KT67UL100

VIKING

KT211 — Bronz glob vana (düz tip)

Onaylar: UL
Maks. çalışma basıncı: 12 bar (175 psi)
Malzeme (gövde): Dökme bronz
Boyutlar: 1-1/4” (DN32) – 2” (DN50)
Bağlantı: Dişli

Parça numaraları (3)

Boyut	Bağlantı	Tip	Parça no.
1-1/4”/DN32	Dişli	NPT	KT211WUL125
1-1/2”/DN40	Dişli	NPT	KT211WUL150
2”/DN50	Dişli	NPT	KT211WUL200

VIKING

Manometre Vanası — Manometre vanası

Onaylar: Onay listelenmemiştir — Kaynak sayfasında onay bilgisi belirtilmemiştir.
Boyutlar: 1/4” (DN8) – 1/2” (DN15)
Bağlantı: Dişli

Parça numaraları (3)

Varyant	Boyut	Bağlantı	Tip	Parça no.
Küresel vana — tek girişli ve çift çıkışlı	1/4”/DN8	Dişli	BSP/NPT	03952A
Küresel vana — havalı temizleme tahliye vanasını içerir	1/2”/DN15	Dişli	BSP/NPT	CIM2000050
Küresel vana — havalı temizleme vanasını içerir, komple monteli	1/2”/DN15	Dişli	BSP/NPT	819830

VIKING

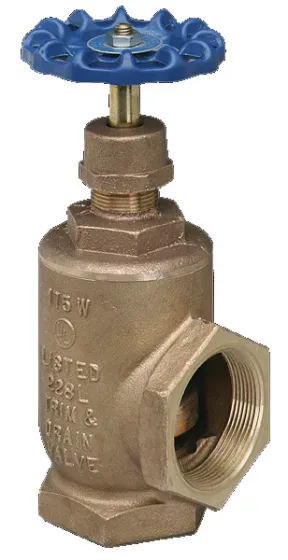

T301 — Bronz glob vana (köşe tip)

Onaylar: UL
Maks. çalışma basıncı: 12 bar (175 psi)
Malzeme (gövde): Dökme bronz
Boyutlar: 1-1/4” (DN32) – 2” (DN50)
Bağlantı: Dişli

Parça numaraları (3)

Boyut	Bağlantı	Tip	Parça no.
1-1/4”/DN32	Dişli	NPT	T301W125
1-1/2”/DN40	Dişli	NPT	T301W150
2”/DN50	Dişli	NPT	T301W200

VIKING

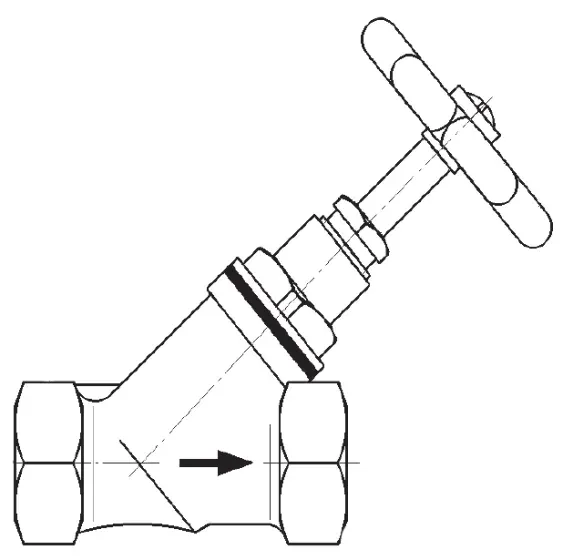

Eğik Tip Glob Vana — Eğik tip (Y-tipi) glob vana

Onaylar: UL
Maks. çalışma basıncı: 16 bar (232 psi)
Malzeme (gövde): Pirinç
Boyutlar: 1/2” (DN15) – 2” (DN50)
Bağlantı: Dişli

Parça numaraları (6)

Boyut	Bağlantı	Tip	Parça no.
1/2”/DN15	Dişli	BSP/NPT	130190
3/4”/DN20	Dişli	BSP/NPT	130177
1”/DN25	Dişli	BSP	130189
1-1/4”/DN32	Dişli	BSP	130153
1-1/2”/DN40	Dişli	BSP	130165
2”/DN50	Dişli	BSP	130219

VIKING

TAD — Test ve drenaj vanası

Onaylar: UL, FM
Maks. çalışma basıncı: 20.7 bar (300 psi)
Malzeme (gövde): Pirinç
Boyutlar: 1” (DN25), 1-1-4” (DN32) & 2” (DN50)
Bağlantı: Dişli BSP

Parça numaraları (19)

Boyut	K Faktörü (metrik)	K Faktörü (nominal)	Parça no.
1”/DN25	40	2.8	TAD025040
1”/DN25	57	4.2	TAD025057
1”/DN25	80	5.6	TAD025080
1”/DN25	115	8	TAD025115
1”/DN25	200	14	TAD025200
1-1/4”/DN32	40	2.8	TAD032040
1-1/4”/DN32	57	4.2	TAD032057
1-1/4”/DN32	80	5.6	TAD032080
1-1/4”/DN32	115	8	TAD032115
1-1/4”/DN32	160	11.2	TAD032160
1-1/4”/DN32	200	14	TAD032200
2”/DN50	57	4.2	TAD050057
2”/DN50	80	5.6	TAD050080
2”/DN50	115	8	TAD050115
2”/DN50	160	11.2	TAD050160
2”/DN50	200	14	TAD050200
2”/DN50	242	16.8	TAD050240
2”/DN50	320	22	TAD050320
2”/DN50	360	25	TAD050360

VIKING

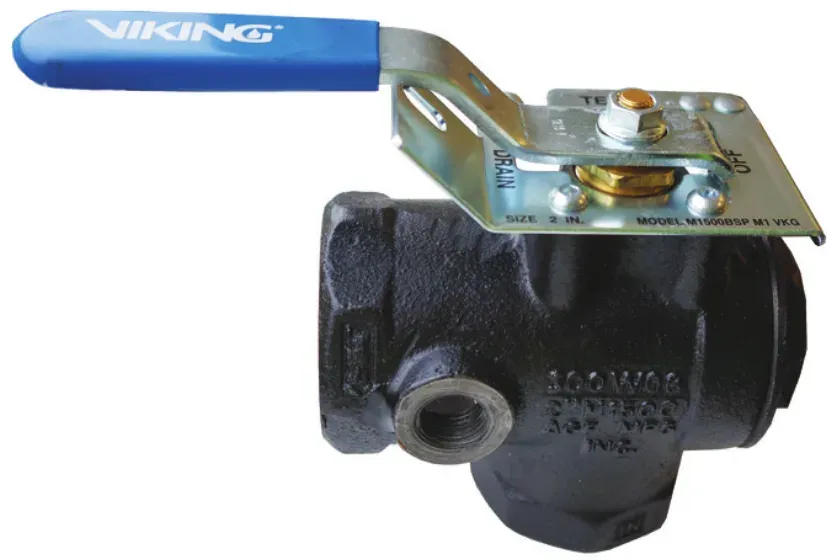

1500 — Drenaj ve test vanası

Onaylar: UL, FM
Maks. çalışma basıncı: 21 bar (300 psi)
Boyutlar: 2” (DN50)
Bağlantı: Dişli BSP

Parça numaraları (2)

K Faktörü	Bağlantı	Tip	Parça no.
K57	Dişli	BSP	00290
K80	Dişli	BSP	00292

VIKING

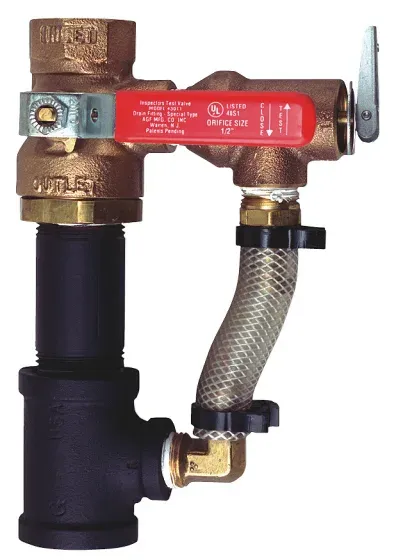

3011A — Basınç rahatlatmalı test drenaj vanası

Onaylar: Onay listelenmemiştir — Kaynak sayfasında onay bilgisi belirtilmemiştir.
Maks. çalışma basıncı: 21 bar (300 psi); basınç rahatlatma 12,1 bar (175 psi) ayarlı
Boyutlar: 1” (DN25)
Bağlantı: Dişli NPT

Parça numaraları (4)

K Faktörü	Orifis boyutu	Bağlantı	Tip	Parça no.
K57	7/16”	Dişli	NPT	30110375
K80	1/2”	Dişli	NPT	30110500
K115	17/32”	Dişli	NPT	30110530
K160 ELO	5/8”	Dişli	NPT	3011ELO

VIKING

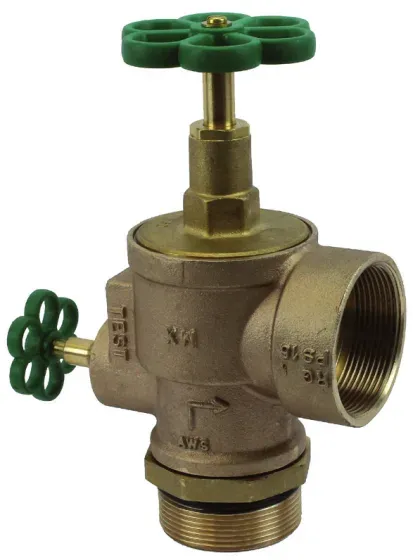

G2 — Test ve drenaj vanası

Onaylar: Onay listelenmemiştir — Kaynak sayfasında onay bilgisi belirtilmemiştir.
Maks. çalışma basıncı: 12 bar (175 psi)
Malzeme (gövde): Dökme bronz
Boyutlar: 2” (DN50)
Bağlantı: Dişli

Parça numaraları (1)

K Faktörü	Boyut	Bağlantı	Tip	Parça no.
K40	2”/DN50	Dişli	BSP	884049

VIKING

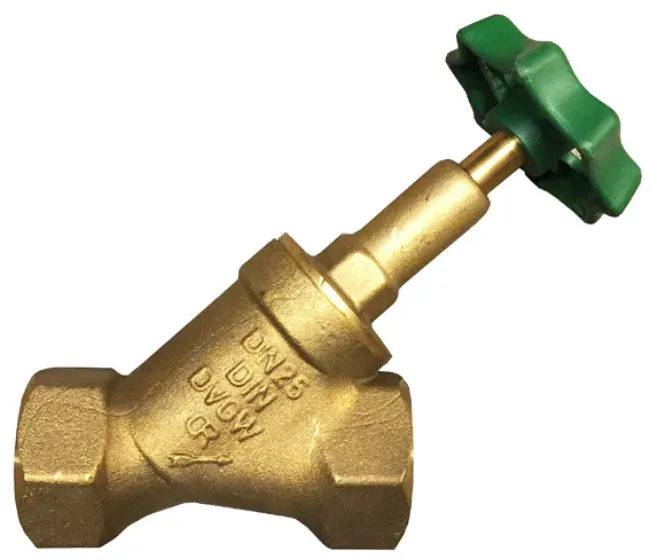

Test Vanası — Test vanası

Onaylar: Onay listelenmemiştir — Kaynak sayfasında onay bilgisi belirtilmemiştir.
Maks. çalışma basıncı: 16 bar (232 psi)
Boyutlar: 1” (DN25)
Bağlantı: Dişli BSP

Parça numaraları (9)

K Faktörü	Bağlantı	Tip	Parça no.
K14	Dişli	BSP	845637
K20	Dişli	BSP	846563
K28	Dişli	BSP	846564
K40	Dişli	BSP	846565
K57	Dişli	BSP	817110
K80	Dişli	BSP	817121
K115	Dişli	BSP	817133
K160	Dişli	BSP	841952
K200	Dişli	BSP	841522

VIKING

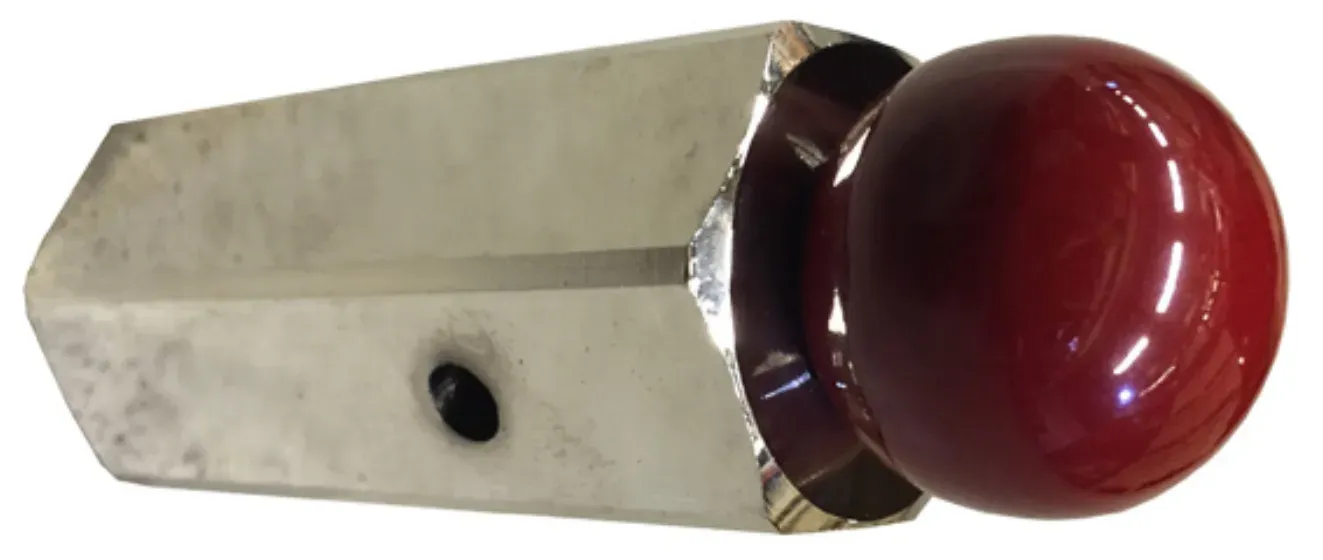

Yaylı Tip Drenaj Vanası — Normalde Kapalı — Yaylı tip drenaj vanası — normalde kapalı, açıkken K20

Onaylar: Onay listelenmemiştir — Kaynak sayfasında onay bilgisi belirtilmemiştir.
Boyutlar: 1/2” (DN15)
Bağlantı: Dişli

Parça numaraları (1)

Boyut	Bağlantı	Tip	Parça no.
1/2”/DN15	Dişli	BSP/NPT	123922

VIKING

Yaylı Tip Drenaj Vanası — Normalde Açık, VdS Onaylı — Yaylı tip drenaj vanası — normalde açık, kapalıyken K2, açıkken K20

Onaylar: VdS
Boyutlar: 1/2” (DN15)
Bağlantı: Dişli

Parça numaraları (1)

Boyut	Bağlantı	Tip	Parça no.
1/2”/DN15	Dişli	BSP/NPT	845951

Projeniz İçin Teklif Alın

Hat çapı, K faktörü ve aranan onay kapsamını iletin; uygun modeli ve teslim süresini birlikte belirleyelim.
