Kuru Kolon Tesisatı

İtfaiye bağlantı ağzı, köşe vanası (landing valve) ve hat filtresi — kuru ve ıslak kolon hatları için LPCB onaylı Viking ekipmanları

EKİPMAN

Kuru Kolon Hattı Nedir, Nerede Kullanılır?

Kuru kolon (dry riser) hattı, normal zamanda su ile dolu tutulmayan, itfaiye ekibinin binaya ulaştığında kendi pompalı aracından su bastığı sabit bir dikey boru tesisatıdır. Bina girişindeki itfaiye bağlantı ağzından (FK-2W, FK-4W) beslenen hat, her kattaki köşe vanasına (FK-LV) kadar yükselir; itfaiye eri buraya hortumunu bağlayıp söndürme suyunu doğrudan yangın mahalline taşır. Yüksek katlı ve büyük hacimli yapılarda, hortum hattının merdiven boşluğu boyunca döşenmesine gerek kalmadan söndürme suyuna hızlı erişim sağlar.

Aynı ekipman ailesi, sürekli basınç altında tutulan ıslak kolon (wet riser) hatlarında da kullanılır — bu sayfadaki FK-PRV yüksek basınç ayarlamalı köşe vanası özellikle bu amaçla üretilmiştir: pompa dairesine yakın katlardaki aşırı besleme basıncını, hortumu kullanan ekibin güvenle çalışabileceği bir düzeye indirir.

Bu grupta tedarik ettiğimiz ekipmanlar, yangın hidrantları ve sulu söndürme sistemleri tesisatlarını tamamlar.

Seçim Kriterleri

İtfaiye bağlantı ağzı sayısı: hattın tasarım debisi ve itfaiye araç sayısı, çift ağızlı (FK-2W) veya dört girişli (FK-4W) bağlantı ağzı arasındaki seçimi belirler; her iki tip de standart BS336 anlık kaplin ile itfaiye hortumuna bağlanır.
Köşe vanası stili: FK-LV, aynı gövde ailesinde eğik, dik açılı, yatay ve ön uçlu montaj stilleriyle sunulur — seçim, vananın kat holündeki boru güzergâhına ve dolap içindeki yerleşime göre yapılır.
Bağlantı tipi: DN50 ve DN65 ölçülerinde PN16 flanşlı veya BSPT/BSP dişli giriş seçenekleri mevcuttur; çıkış tarafı tüm modellerde standart BS336 anlıktır.
Islak hat için basınç ayarlama: pompa dairesine yakın alt katlarda hortum ucu basıncı güvenli sınırı aşıyorsa, FK-PRV yüksek basınç ayarlamalı köşe vanası (20 veya 30 bar giriş sınıfı) kullanılır.
Hat filtresi: kuru kolon hattının besleme ağzına yakın noktalara yerleştirilen dişli Y tipi filtre, itfaiye pompasından gelebilecek yabancı maddenin köşe vanasına ve hortum lansına ulaşmasını engeller.

Tedarik Ettiğimiz Modeller

Aşağıdaki modelleri projelerinizde tedarik ediyoruz; markanın tamamı için Viking yangın koruma ürünleri sayfasına bakabilirsiniz.

VIKING

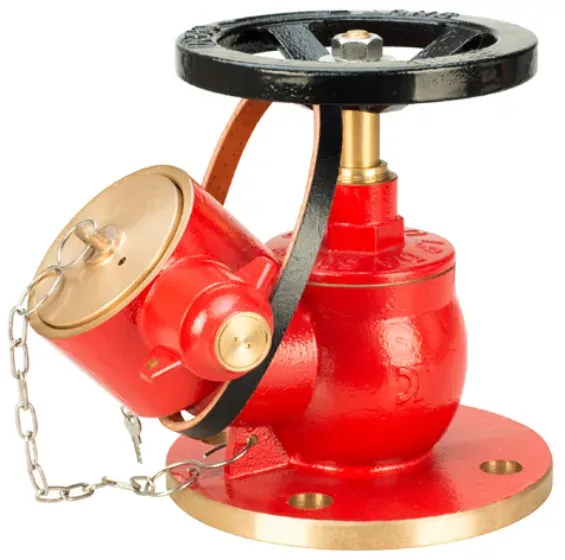

FK-LV — Flanşlı kuru kolon hattı köşe vanası

Onaylar: LPCB
Maks. çalışma basıncı: 16,5 bar (240 psi)
Malzeme (gövde): Bakır-kalay BS1400 LG2
Boyutlar: 2” (DN50) – 2-1/2” (DN65)
Bağlantı: Giriş: PN16 flanşlı, BSPT dişli erkek veya BSP dişi · Çıkış: kadın anlık BS336
Özellikler: Stiller: eğik, dik açılı, yatay veya ön uçlu

Parça numaraları (13)

Boyut	Giriş	Stil	Parça no.
2”/DN50	PN16	Eğik	FK-LV50F-O
2-1/2”/DN65	PN16	Eğik	FK-LV65F-O
2-1/2”/DN65	2-1/2” BSP kadın	Eğik	FK-LV65TO-F
2-1/2”/DN65	2-1/2” BSPT erkek	Eğik	FK-LV65TO-M
2”/DN50	PN16	Dik açılı	FK-LV50F-R
2-1/2”/DN65	PN16	Dik açılı	FK-LV65F-R
2-1/2”/DN65	2-1/2” BSPT erkek	Dik açılı	FK-LV65TR-M
2”/DN50	PN16	Yatay	FK-LV50F-S
2-1/2”/DN65	PN16	Yatay	FK-LV65F-S
2-1/2”/DN65	2-1/2” BSPT erkek	Yatay	FK-LV65TS-M
2”/DN50	PN16	Ön uçlu	FK-LV50F-B
2-1/2”/DN65	PN16	Ön uçlu	FK-LV65F-B
2-1/2”/DN65	2-1/2” BSPT erkek	Ön uçlu	FK-LV65TB-M

VIKING

FK-PRV — Yüksek basınç ayarlamalı köşe vanası (ıslak boru hattı)

Onaylar: LPCB
Maks. çalışma basıncı: 20 bar (Standart basınç) veya 30 bar (Yüksek basınç)
Malzeme (gövde): Bakır-kalay BS1400 LG2
Boyutlar: 2-1/2” (DN65)
Bağlantı: Giriş: PN25 flanşlı, BPST erkek dişli · Çıkış: kadın anlık BS336

Parça numaraları (4)

Boyut	Giriş	Çıkış	Stil	Parça no.
2-1/2”/65 mm	PN16	BS336 kadın	Standart basınç (20 bar MWP)	FK-PRV-F
2-1/2”/65 mm	2-1/2” BPST erkek	BS336 kadın	Standart basınç (20 bar MWP)	FK-PRV-T
2-1/2”/65 mm	PN16	BS336 kadın	Yüksek basınç (30 bar MWP)	FK-PRV-F30
2-1/2”/65 mm	erkek	BS336 kadın	Yüksek basınç (30 bar MWP)	FK-PRV-T30

VIKING

FK-2W — Çift ağızlı itfaiye bağlantı ağzı

Onaylar: LPCB
Maks. çalışma basıncı: 16 bar (232 psi)
Malzeme (gövde): Dökme demir
Boyutlar: Girişler: 2-1/2” (DN65), BS336 · Çıkışlar: DN100, DN150
Bağlantı: Flanşlı

Parça numaraları (2)

Boyut	Bağlantı	Tip	Parça no.
BS336	Flanşlı	PN16	FK-2W-336
2-1/2”/DN65	Flanşlı	PN16	FK-2W-BSP

VIKING

FK-4W — Dört girişli itfaiye bağlantı ağzı

Onaylar: LPCB
Maks. çalışma basıncı: 16 bar (232 psi)
Malzeme (gövde): Dökme demir
Boyutlar: Girişler: 2-1/2” (DN65), BS336 · Çıkışlar: DN100, DN150
Bağlantı: Flanşlı

Parça numaraları (2)

Boyut	Bağlantı	Tip	Parça no.
BS336	Flanşlı	PN16	FK-4W-336
2-1/2”/DN65	Flanşlı	PN16	FK-4W-BSP

VIKING

FK-AR — Otomatik hava tahliye vanası

Onaylar: Onay listelenmemiştir — Kaynak katalog sayfasında bu model için "Onaylar" satırı bulunmuyor.
Maks. çalışma basıncı: 20 bar (290 psi)
Malzeme (gövde): Pirinç
Boyutlar: 1” (25 mm)
Bağlantı: Dişli (BSP erkek)

Parça numaraları (1)

Boyut	Bağlantı	Tip	Parça no.
1” / 25 mm	Dişli	BSP	FK-AR

VIKING

Y Tipi Pislik Tutucu (Dişli) — Dişli bağlantılı Y tipi hat filtresi

Onaylar: Onay listelenmemiştir — Kaynak katalog sayfasında bu model için "Onaylar" satırı bulunmuyor.
Maks. çalışma basıncı: 16,5 bar (240 psi)
Malzeme (gövde): Pirinç
Boyutlar: 1/4” (DN8) – 2” (DN50)
Bağlantı: Dişli

Parça numaraları (8)

Boyut	Bağlantı	Tip	Parça no.
1/4”/DN8	Dişli	BSP/NPT	14BYS
1/4”/DN8	Dişli	BSP/NPT	09742
1/2”/DN50	Dişli	BSP/NPT	200050
3/4”/DN20	Dişli	BSP/NPT	131248
1”/DN25	Dişli	BSP	761483
1-1/4”/DN32	Dişli	BSP	844978
1-1/2”/DN40	Dişli	BSP	844979
2”/DN50	Dişli	BSP	194182

Projeniz İçin Teklif Alın

Kolon hattının kuru/ıslak tipini, kat sayısını ve itfaiye bağlantı ağzı sayısını iletin; uygun modeli birlikte belirleyelim.
